美國2B 306 臭氧標定源校準數據舉例

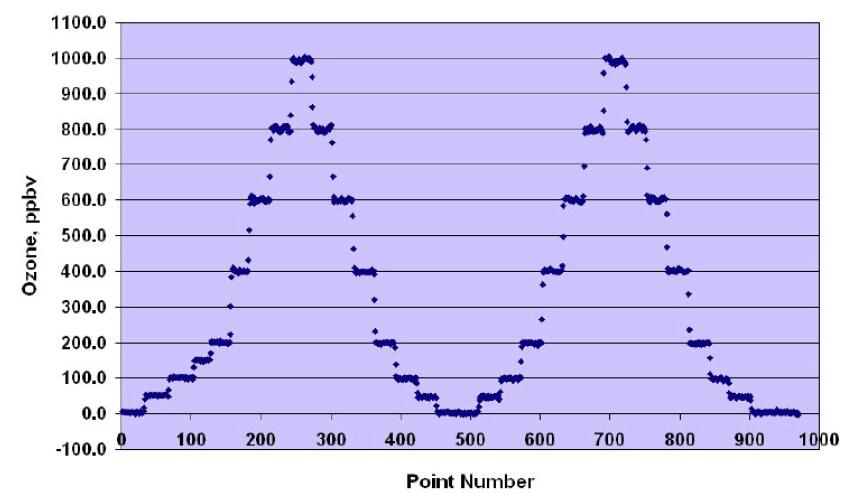

下圖是校準一臺Model 202臭氧分析儀獲得的數據，它以前已經被我們一臺可NIST溯源的儀器進行了校準，新的目標臭氧濃度每5分鐘被輸進本臭氧校準源里。從數據里可以看到，新的臭氧濃度在3個數據點（30秒）內被達到。濃度值被上上下下調整兩次以產生4條線，目標臭氧濃度是0，50，100，200，400，600，800和1000ppbv。在左側第一組樓梯上還有額外一個150ppbv的測量。

圖一，針對在臭氧校準源輸出的“樓梯臺階”式變化而測量到的臭氧濃度。

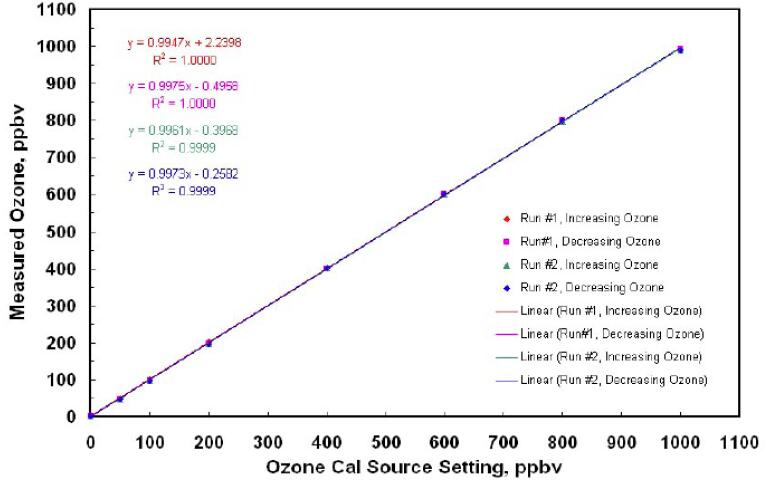

下圖顯示了從臭氧濃度增加和減少中產生的4條校準曲線。這些數據點和用 很小二乘法擬合的線，它們用不同顏色區分，重合得如此之好以至于難以分辨它們。用線性回歸法擬合的方程顯示出它們的斜率偏差在±1%，截距在±2 ppbv。相關系數都是0.9999 或1.0000。
