電壓對202型和205型臭氧檢測儀臭氧測量的影響

問題解決

2B Tech臭氧監測儀通常使用外部電壓操作。當電源的電壓下降時，儀器將在某一點失效。本文介紹儀器在什么電壓范圍內可以可靠地工作。

實驗

在單獨的實驗中，202型和205型臭氧監測儀從2B技術校準歧管中采樣含有400 ppbv臭氧的空氣。

臭氧由2B技術標準參考儀器測量。

電源由可變電壓外部電源提供。記錄了臭氧的平均測量值，并繪制了在6-14伏范圍內的供電電壓。入口流量也被測量為施加電壓的函數。

結果

測量的臭氧混合比發現與施加電壓在7-14伏范圍內無關。當電壓低于6.75伏(205型)和7.00伏(202型)時，測量的臭氧值急劇下降。

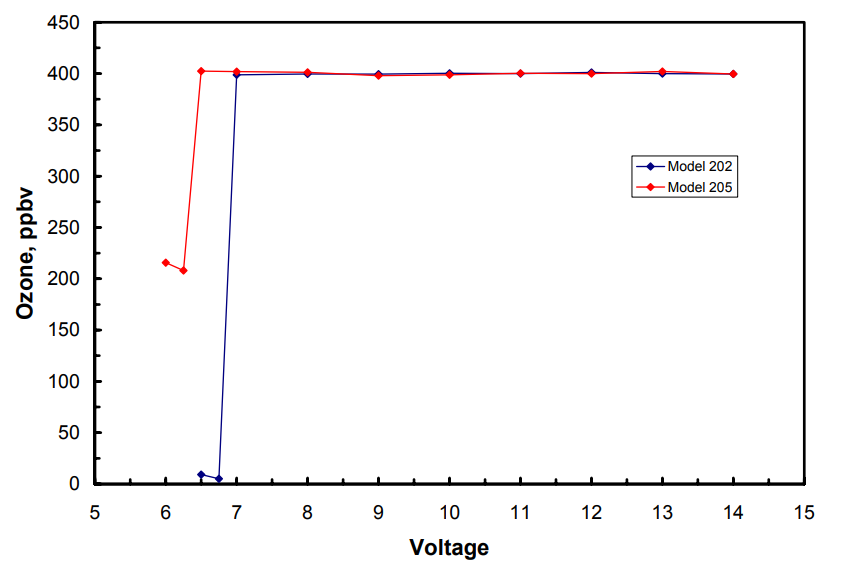

故障原因確定為驅動電磁閥的電壓不足。下圖顯示了結果。

樣品體積流量從7 V時的1,260 cc/min到14 V時的2,140 cc/min(205型)和7 V時的447 cc/min到14 V時的780 cc/min(202型)不等。

在低于7 V的低電壓下，測量到的臭氧濃度急劇下降，發現是由于電磁閥開關故障，而不是流量減少。

202型和205型臭氧監測儀將在7-14 V的施加電壓范圍內進行精確測量。

供電電壓對400ppbv臭氧測量的影響
